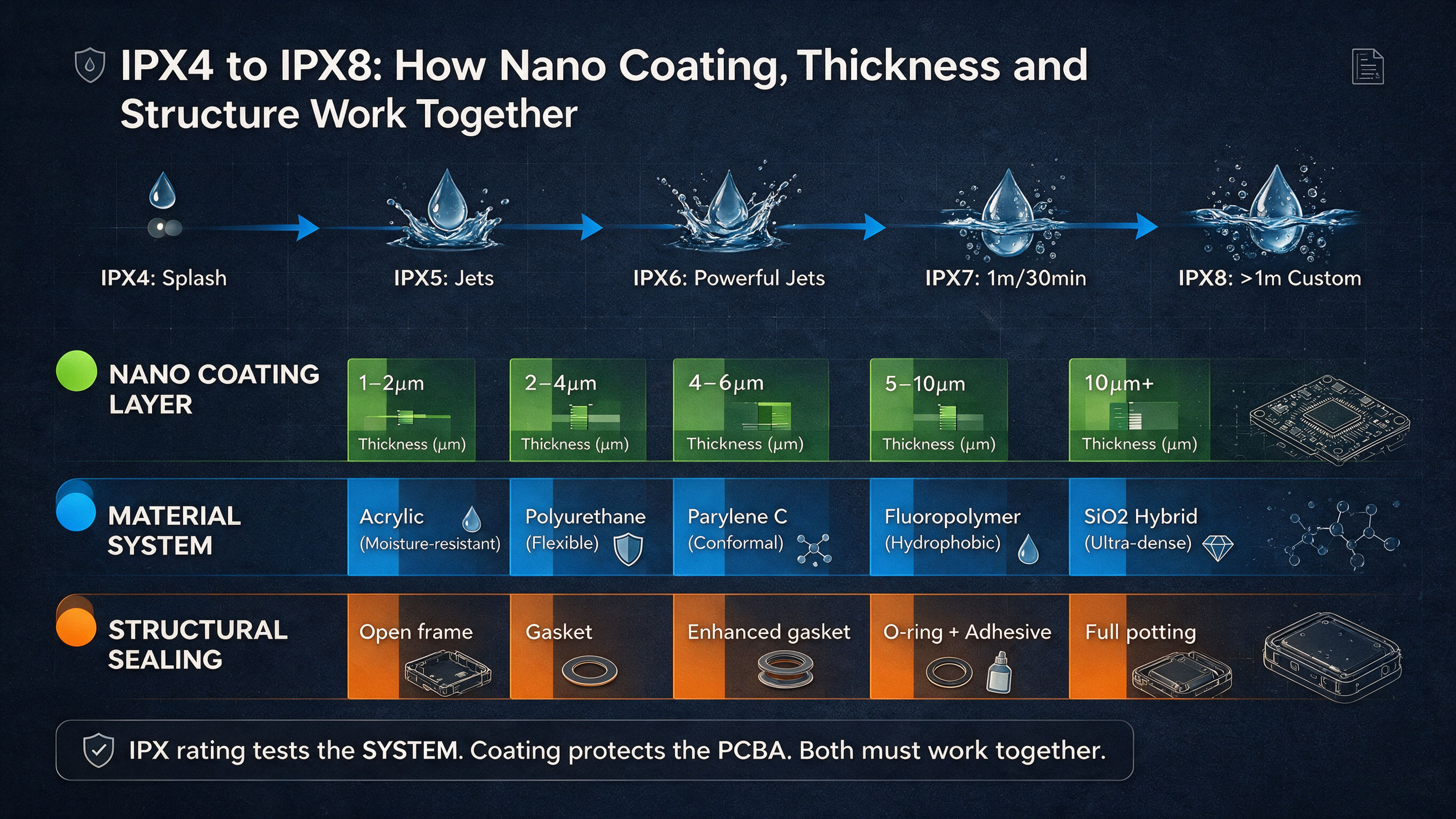

De IPX4 a IPX8: cómo funcionan juntos el espesor del nanorrevestimiento, los sistemas de materiales y la impermeabilización estructural

I. ¿Qué prueba exactamente la clasificación IPX?

Las clasificaciones IP (protección de ingreso) están definidas por el estándar IEC 60529, donde el segundo dígito indica la clasificación de impermeabilidad, desde IPX0 (sin protección) hasta IPX9K (chorro de agua a alta presión y temperatura). Cada clasificación corresponde a condiciones de prueba específicas que simulan la intrusión de agua en el dispositivo desde el exterior.

Hay tres puntos clave para entender esta tabla:

Primero, la presión del agua es la variable central.La presión del agua de las salpicaduras IPX4 es mucho menor que la presión hidrostática a 1 metro de profundidad en IPX7 (aproximadamente 10 kPa), y IPX8 implica una presión de agua aún mayor en niveles más profundos. De IPX4 a IPX7, la diferencia de presión del agua puede alcanzar decenas de veces. Las propiedades hidrofóbicas del recubrimiento pueden resistir la humedad por condensación y salpicaduras, pero contra la penetración de agua impulsada por una presión sostenida, el sellado estructural debe servir como primera línea de defensa.

En segundo lugar, la prueba IPX es una prueba de aprobación/rechazo de todo el dispositivo.Durante las pruebas, el producto no debe permitir la entrada de agua en partes vivas peligrosas, no debe acumular agua que afecte la seguridad y no debe presentar anomalías funcionales. Esto significa que incluso si la PCBA está recubierta, si el agua que ingresa a la carcasa forma un camino conductor entre las clavijas del conector o se acumula debajo de la pantalla causando anomalías funcionales, el producto aún se considera defectuoso.

En tercer lugar, "el revestimiento alcanza IPX8" es una afirmación incorrecta.La clasificación IPX es el resultado de una prueba a nivel de sistema para todo el dispositivo: el revestimiento en sí no tiene clasificación IP; es un componente del esquema de protección del dispositivo. La comprensión correcta es: el recubrimiento puede servir como una solución de protección a nivel de placa en el diseño IPX7/IPX8 de un dispositivo, y la clasificación real está sujeta a los resultados de las pruebas de todo el dispositivo. Cualquier afirmación de que "el revestimiento en sí alcanza IPX8" debe tratarse con precaución.

II. La correspondencia entre el espesor de la película y la capacidad de protección

Aunque el recubrimiento por sí solo no puede determinar la clasificación IP, el espesor de la película es de hecho un parámetro clave que afecta la capacidad de protección a nivel de placa. Diferentes rangos de espesor de película corresponden a diferentes escenarios de protección; la siguiente correspondencia puede servir como referencia de selección (nota: solo rangos de referencia, valores no garantizados; la eficacia real de la protección debe verificarse mediante el diseño y las pruebas de todo el dispositivo):

50–300 nm: Grado de protección contra la humedad y la condensación.Este rango de espesor aborda principalmente la penetración del vapor húmedo y la condensación por diferencia de temperatura, adecuado para productos de interior que funcionan en entornos relativamente suaves, como parlantes inteligentes, pequeños electrodomésticos de interior y sensores de IoT comunes. El recubrimiento forma una barrera hidrófoba ultrafina en la superficie de la PCB, con ángulos de contacto con el agua que alcanzan >120° (según el TDS público de algunos fabricantes, los productos de alta gama son aproximadamente 123°), lo que reduce eficazmente la adhesión de humedad en la superficie de la placa y la formación de películas de agua de condensación. La resistividad del volumen ≥ 1×10¹⁵ Ω·cm evita las fugas y la migración electroquímica causada por la condensación.

300–800 nm: grado de protección contra salpicaduras IPX4/IPX5.Con un mayor espesor de la película, mejora la tolerancia del recubrimiento a salpicaduras y chorros de agua de corta duración, lo que es adecuado para productos que pueden entrar en contacto diario con el agua, como auriculares TWS, cerraduras de puertas inteligentes y electrodomésticos de cocina/baño. Según los datos públicos del producto P2i, su serie Splash-proof con un espesor de película de 15 a 40 nm puede manejar escenarios IPX1-2, mientras que su serie Barrier con un espesor de película de 300 a 2500 nm puede cubrir soluciones a nivel de sistema desde IPX3 a IPX8+, pero se debe enfatizar que las clasificaciones IPX aquí son el resultado de la coordinación entre el recubrimiento y la estructura de todo el dispositivo, y no se logra solo con el recubrimiento.

800–3000 nm: chorro de agua IPX5–IPX7 y grado de inmersión corta.Este rango de espesor de película es adecuado para dispositivos portátiles, IoT para exteriores y terminales portátiles que necesitan soportar chorros de agua e inmersión a corto plazo. El recubrimiento forma una barrera más densa en la PCB y las superficies de los componentes, retrasando la penetración de agua impulsada por el voltaje. Sin embargo, en escenarios IPX7, el recubrimiento debe funcionar junto con métodos de sellado estructural, como anillos de sellado y adhesivos impermeables; el recubrimiento por sí solo no puede garantizar que no entre agua a 1 metro de profundidad durante 30 minutos.

2000–5000 nm o esquemas compuestos: IPX7/IPX8 y grado de mejora del aislamiento.Los productos de alta confiabilidad, como las subplacas de teléfonos inteligentes, los controladores de vuelo de drones y los módulos industriales, suelen utilizar esta gama o esquemas de recubrimiento compuesto. Una película más gruesa proporciona un aislamiento y una capacidad de barrera más fuertes, pero el espesor de la película no es cuanto mayor sea mejor: un recubrimiento excesivamente grueso puede afectar la confiabilidad del contacto del conector, aumentar la resistencia térmica, generar tensión entre componentes de paso fino e incluso desarrollar microfisuras durante los ciclos de temperatura.

Ambientes extremos de grado automotriz/al aire libre: compuesto fluorado o PECVD/parileno.En escenarios como ECU, BMS, sensores en vehículos y equipos de comunicaciones exteriores, el recubrimiento debe resistir simultáneamente múltiples desafíos, incluyendo niebla salina (5 % NaCl, 48–500 h+), pruebas dual-85 (85 °C/85 % RH, 1000 h+) y choque térmico (-40 °C ↔ 85/125 °C, 500–1000 ciclos). Estos escenarios suelen seleccionar recubrimientos fluorados en fase líquida, PECVD o parileno, combinados con impermeabilización estructural y encapsulado localizado para formar un sistema de protección multicapa.

Es particularmente importante señalar que la relación entre el espesor de la película y la capacidad de protección no es lineal. El efecto protector del recubrimiento depende de múltiples factores, incluido el espesor de la película, el sistema de materiales, la consistencia del proceso de recubrimiento, el diseño de PCB y la calidad del pretratamiento. Una PCB con un pretratamiento inadecuado (residuo iónico) aún puede experimentar migración electroquímica en pruebas dual-85 incluso con un recubrimiento de 5 μm. El espesor de la película es una condición necesaria, pero no suficiente.

III. El modelo de coordinación de las tres líneas de defensa

La forma más intuitiva de comprender el papel del recubrimiento en las clasificaciones de IP es el modelo de las "tres líneas de defensa":

Primera línea de defensa: impermeabilización estructural (anillos de sellado, adhesivo impermeable, diseño de gabinete) ↓ En caso de falla (envejecimiento del sello, espacios en el ensamblaje, inmersión accidental) Segunda línea de defensa: nanorrevestimiento a nivel de placa (humedad, condensación, sudor, protección contra la corrosión por cortocircuito) ↓ Condiciones extremas (inmersión prolongada, chorros de agua a alta presión) Tercera línea de defensa: encapsulado/encapsulado localizado (áreas críticas del dispositivo)

Estas tres líneas de defensa no son "elegir una de tres", sino un diseño de sistema de capas progresivas con redundancia mutua.

Primera línea de defensa: impermeabilización estructural

La impermeabilización estructural es la barrera principal que impide que el agua externa ingrese al interior del producto, e incluye:

• Anillos de sellado (junta tórica/junta):Los materiales suelen incluir silicona, EPDM o silicona espumada. El diseño requiere controlar la relación de compresión (generalmente entre 20% y 30%), la deformación por compresión y las tolerancias de ensamblaje. La vida útil de los anillos de sellado se ve afectada por los cambios de temperatura, los rayos UV, el sudor o la erosión química y envejecerán con el tiempo.
• Adhesivo impermeable/dispensador:Se utiliza en uniones de gabinetes, alrededor de conectores y cerca de aberturas acústicas; comúnmente adhesivo de curado UV o silicona RTV. El ancho, la altura y la continuidad del recorrido de dispensación determinan directamente la eficacia del sellado.
• Diseño estructural del cerramiento:Incluye diseño de rebajo de costura, canales de drenaje, malla acústica impermeable (membrana ePTFE), botones impermeables y bandejas para tarjetas SIM impermeables. Un excelente diseño estructural puede alcanzar IPX7 o incluso IPX8 sin depender del recubrimiento.
• Conectores y contactos impermeables:Las interfaces expuestas, como los puertos de carga y las tomas de auriculares, son las vías de entrada de agua más comunes; El uso de conectores impermeables o soluciones de contacto magnético puede reducir significativamente el riesgo de ingreso.

Con una impermeabilización estructural bien ejecutada, un producto puede pasar la prueba IPX7 sin que el recubrimiento desempeñe ningún papel. Pero la impermeabilización estructural tiene una debilidad inherente: no es permanentemente confiable. Los anillos de sellado envejecen y desarrollan deformación por compresión, el ensamblaje puede tener desviaciones de tolerancia, las caídas pueden causar microdeformación del gabinete y el rendimiento del sellado puede disminuir después del desmontaje para reparación. Por eso existe la segunda línea de defensa.

Segunda línea de defensa: nanorrevestimiento a nivel de placa

El nanorrevestimiento desempeña el papel de "red de seguridad" entre las tres líneas de defensa. Cuando la impermeabilización estructural falla debido al envejecimiento, defectos o accidentes y el agua ingresa al interior de la carcasa, el recubrimiento garantiza que la PCBA no sufra un cortocircuito, se corroa o funcione mal de inmediato.

El valor único del recubrimiento en esta posición se refleja en varios aspectos:

Cubrimiento de puntos ciegos de impermeabilización estructural.Siempre hay posiciones dentro del producto que el sellado estructural no puede cubrir completamente: los contactos de carga deben estar expuestos, los micrófonos y altavoces requieren aberturas acústicas y los microespacios en la PCB y debajo de los componentes son inalcanzables mediante la dispensación. El nanorrevestimiento, depositado a través de una fase líquida o de vapor, puede penetrar debajo de los pines de paso fino y debajo de los BGA, donde el revestimiento conformado y el encapsulado luchan por cubrirse, brindando una protección integral a nivel de placa.

Abordar la "intrusión gaseosa".Los anillos de sellado pueden bloquear el agua líquida pero no pueden bloquear el vapor de agua. En entornos de alta temperatura y alta humedad, el vapor de agua se difunde a través de los materiales del anillo de sellado y los espacios del ensamblaje hacia el interior de la carcasa, formando condensación cuando se producen cambios de temperatura. La barrera contra la humedad del nanorrevestimiento puede abordar eficazmente esta doble intrusión "gaseosa + líquida", que la impermeabilización estructural por sí sola no puede resolver.

Comprar "tiempo de supervivencia después de la entrada de agua".En escenarios IPX7/IPX8, incluso si entra agua en la carcasa, el recubrimiento puede retrasar el tiempo que tarda el agua en formar un camino conductor en la superficie de la PCB, lo que permite que el producto mantenga su funcionamiento durante la inmersión. La solución Dunkable de P2i es una carcasa IPX8 a nivel de sistema: no se trata solo de recubrimiento, sino que también incluye recomendaciones de diseño estructural y optimización del proceso de ensamblaje, y los tres trabajan juntos para lograr una protección continua contra la inmersión.

No afectar la funcionalidad del producto.El espesor de la película de nanorrecubrimiento suele ser inferior a 1 μm, con una constante dieléctrica de aproximadamente 3,0 a 1 kHz, lo que tiene un impacto mínimo en las señales de RF, el rendimiento acústico, la disipación de calor y las conexiones eléctricas. Esto significa que el recubrimiento puede brindar protección completa sin sacrificar la funcionalidad del producto, algo que el recubrimiento conformado y el encapsulado luchan por lograr.

Tercera línea de defensa: encapsulamiento/encapsulado localizado

Para dispositivos críticos como circuitos integrados de administración de energía, chips BGA y áreas de alto voltaje, incluso si entra agua en la carcasa y se rompe la barrera del recubrimiento, no se debe permitir que estos dispositivos fallen. El encapsulado o encapsulado localizado proporciona la protección física final.

La tercera línea de defensa normalmente utiliza resina epoxi o silicona para el encapsulado localizado de áreas críticas, con dosis controladas al mínimo para equilibrar el peso, la disipación de calor y la reelaboración. En ECU automotrices, controladores industriales y equipos de comunicaciones de alta confiabilidad, la "protección de nanorrevestimiento de placa completa + encapsulado localizado de dispositivos críticos" es una solución probada y madura.

IV. Hoja de ruta de actualización de la clasificación IP

La actualización de IPX4 a IPX8 no se puede lograr de la noche a la mañana. Cada salto de nivel requiere actualizaciones coordinadas en tres dimensiones: revestimiento, estructura y pruebas.

IPX4 → IPX5: de la protección contra salpicaduras a la protección contra chorros de agua

• Cambios estructurales:La energía de salpicaduras IPX4 es relativamente baja y, por lo general, son suficientes unos simples rebajes y una malla acústica. La actualización a IPX5 (chorro de agua con boquilla de 6,3 mm) requiere agregar anillos de sellado o adhesivo impermeable en las uniones y usar conectores o tapones impermeables para las interfaces expuestas.
• Actualización de revestimiento:El recubrimiento se actualiza desde grado de humedad (50–300 nm) hasta grado estándar (300–800 nm), lo que garantiza que la PCBA no sufra un cortocircuito cuando los chorros de agua ingresan a la carcasa. Es suficiente un recubrimiento completo por inmersión o pulverización, no se requiere enmascaramiento especial.
• Verificación de prueba:Realice pruebas de chorro de agua IPX5 según IEC 60529, verificando la funcionalidad y la resistencia del aislamiento después de la prueba.

IPX5 → IPX7: de la protección contra chorros de agua a la protección contra inmersión

• Cambios estructurales:Este es el mayor salto en la calificación. IPX7 no requiere entrada de agua a 1 metro de profundidad durante 30 minutos, y la presión sostenida del agua exige un sellado confiable en todas las uniones y aberturas. Los requisitos incluyen: anillos de sellado de compresión en uniones críticas (que controlan la relación de compresión y las tolerancias), membranas acústicas impermeables de ePTFE en aberturas acústicas, conectores impermeables o soluciones magnéticas para puertos de carga, diseño impermeable integrado para bandejas/botones de tarjetas SIM y verificación de continuidad de las rutas de dispensación del gabinete.
• Actualización de revestimiento:El recubrimiento se actualiza a un grado de alta impermeabilidad (2–5 μm), con recubrimiento mejorado o procesos de recubrimiento secundario en las áreas de conector y contacto. Seleccione formulaciones altamente impermeables fluoradas o libres de PFAS para garantizar la durabilidad de la barrera del recubrimiento en condiciones de inmersión en agua.
• Verificación de prueba:Antes de la prueba de inmersión IPX7, se recomienda realizar primero una detección de estanqueidad (método de presión diferencial o detección de fugas por espectrometría de masas de helio) para identificar los puntos débiles del sellado. Después de la prueba de inmersión, realice pruebas funcionales, pruebas de resistencia de aislamiento e inspección visual. Algunos productos también requieren volver a realizar pruebas después del ciclo de temperatura para verificar el rendimiento de la protección después del envejecimiento del sello.

IPX7 → IPX8: De la inmersión corta a la inmersión continua

• Cambios estructurales:Las condiciones de prueba IPX8 las especifica el fabricante (normalmente más profundas y más largas que IPX7), lo que impone requisitos extremadamente altos en el diseño impermeable de todo el sistema. Se requiere una revisión del diseño a prueba de agua de todo el sistema, que incluya: verificación de la resistencia al envejecimiento de los materiales de los anillos de sellado, diseño anticorrosión de gabinetes metálicos, soluciones de sellado para todas las aberturas, SOP del proceso de ensamblaje e inspección de estanqueidad al 100 % en la producción en masa. Algunos productos adoptan estructuras encapsuladas o semi-encapsuladas.
• Actualización de revestimiento:Adopte tecnologías de recubrimiento de alta uniformidad como PECVD o Parylene, con mejoras adicionales en el espesor y la densidad de la película, combinadas con encapsulado localizado para una triple protección de dispositivos críticos. Las capacidades de cobertura de alta relación de aspecto y sin efecto de borde de PECVD ofrecen ventajas sobre los PCBA de alta densidad.
• Verificación de prueba:Además de las pruebas de inmersión IPX8, normalmente se requieren lo siguiente: pruebas funcionales en vivo después de la inmersión, pruebas combinadas de ciclos de temperatura + inmersión, pruebas de niebla salina (productos costeros/exteriores), nuevas pruebas después de un envejecimiento prolongado y detección de estanqueidad al 100 % en la producción en masa.

Resumen de puntos de mejora por calificación

表格

V. Preguntas frecuentes

P: ¿Es siempre mejor un revestimiento más grueso para impermeabilizar?

R: No necesariamente. El espesor de la película debe coincidir con el escenario de protección. El aumento del espesor de la película mejora la capacidad de barrera, pero un recubrimiento excesivamente grueso puede traer efectos negativos: contacto deficiente del conector, mayor resistencia térmica, mayor tensión entre componentes de paso fino y mayor riesgo de microfisuras después de los ciclos de temperatura. El espesor óptimo de la película es "el espesor más delgado que cumpla con los requisitos de protección", que debe determinarse mediante verificación de pruebas.

P: ¿Puede el nanorrevestimiento por sí solo alcanzar IPX7?

R: IPX7 es el resultado de una prueba a nivel de sistema de todo el dispositivo; El revestimiento es un componente del esquema de protección y no puede alcanzar la clasificación IPX7 por sí solo. Cuando la impermeabilización estructural tiene defectos evidentes, por muy grueso que sea el revestimiento, el agua entrará en la vivienda impulsada por la presión y puede provocar anomalías funcionales. El valor del recubrimiento radica en: cuando la impermeabilización estructural tiene defectos o envejecimientos menores, retrasar la erosión hídrica de la PCBA y ganar tiempo de supervivencia del producto.

P: ¿Pasar la prueba IPX7 significa que todo está bien?

R: IPX7 es una prueba única en condiciones de laboratorio (estado de producto nuevo, 1 metro de profundidad, 30 minutos, agua sin gas). En el uso real, los productos se enfrentan a entornos más complejos: los ciclos de temperatura provocan el envejecimiento del sello, las caídas provocan la microdeformación de la carcasa, el sudor y los productos químicos corroen los materiales de sellado y la irradiación UV acelera el envejecimiento de la silicona. Se recomienda agregar pruebas posteriores al ciclo de temperatura, pruebas posteriores al envejecimiento y pruebas posteriores a la exposición química además de las pruebas IPX7 para verificar la durabilidad del rendimiento de la protección.

P: Si la impermeabilización estructural está bien hecha, ¿aún se necesita revestimiento?

R: Se recomienda agregarlo. La impermeabilización estructural es la primera línea de defensa, pero no permanente. Los anillos de sellado tienen fraguado por compresión, el ensamblaje tiene tolerancias, las caídas son inevitables y el rendimiento del sellado puede disminuir después del desmontaje para reparación. Como segunda línea de defensa, el nanorrevestimiento normalmente cuesta sólo "centavos de dólar" por unidad (área de revestimiento de 5 a 20 m²/kg, según datos típicos de la industria), pero proporciona una protección crítica cuando falla la impermeabilización estructural: un retorno de la inversión muy alto. Especialmente en escenarios de "intrusión gaseosa", como el sudor y la condensación, la impermeabilización estructural por sí sola no puede evitar por completo la penetración del vapor de agua.

P: ¿Pueden los recubrimientos sin PFAS cumplir con los requisitos IPX7/IPX8?

R: El nanorrecubrimiento sin flúor y sin PFAS es una tendencia de desarrollo de la industria. Según los datos públicos del producto ViriDyn, su recubrimiento sin PFAS 101-XP-300 tiene un espesor de película de 0,5 a 1,0 μm, una resistencia a la rotura de 3000 V/mil, un curado rápido en 5 a 30 segundos y capacidad de reprocesamiento mediante soldadura, con indicadores centrales como el ángulo de contacto (>100°) y la constante dieléctrica (3,0 a 1 kHz) que ya se acercan a los sistemas fluorados. Sin embargo, aún se están acumulando datos sobre soluciones libres de PFAS para resistencia a la intemperie a largo plazo en exteriores (>1000 h de niebla salina/dual-85), y se recomienda una verificación exhaustiva de todo el dispositivo en escenarios de alta confiabilidad de IPX7 y superiores.

Conclusión

De IPX4 a IPX8, mejorar la clasificación de impermeabilidad es un problema de ingeniería de sistemas que no puede resolverse con un solo material. La impermeabilización estructural es la primera línea de defensa y tiene la tarea principal de prevenir la intrusión de agua externa; el nanorrevestimiento es la segunda línea de defensa, que protege la PCBA de la corrosión cuando falla la impermeabilización estructural o penetra el vapor de agua; El encapsulado localizado es la tercera línea de defensa y proporciona protección final para dispositivos críticos. Sólo mediante la coordinación de los tres se puede mantener un rendimiento de protección confiable tanto en las pruebas de laboratorio como en el uso a largo plazo.
