La “armadura invisible” de 1 micra: cómo los recubrimientos nano logran protección impermeable, antihumedad y anticorrosión

Cuando tu móvil cae al agua y sigue funcionando después de secarlo, a menudo no es solo “suerte”. Un recubrimiento nano invisible puede estar haciendo el trabajo real. A medida que las PCB se vuelven más pequeñas y los componentes más densos, el espesor de decenas de micras de los barnices conformales tradicionales se ha convertido en un cuello de botella de diseño. Los recubrimientos nano conformales, de solo aproximadamente 1 micra de espesor, están redefiniendo la protección electrónica a nivel molecular.

1. ¿Qué significa “tres protecciones”? ¿Por qué el barniz tradicional llega a sus límites?

En la industria electrónica, “tres protecciones” normalmente se refiere a protección contra humedad, niebla salina y moho. En un sentido amplio, también incluye impermeabilidad, anticorrosión y anti-aceite. En ambientes húmedos, salinos o con condensación, el vapor de agua y los iones corrosivos pueden penetrar por las grietas de la PCB, causando cortocircuitos, fugas, corrosión de metales y fallos del producto.

Los barnices conformales tradicionales funcionan formando una capa protectora de decenas de micras alrededor de la PCB. Pero en auriculares TWS, relojes inteligentes, placas madre de móviles, sensores y electrónica automotriz, este recubrimiento grueso presenta limitaciones claras:

• Puede cubrir componentes de precisión, conectores y puntos de prueba.

• Puede afectar la disipación de calor y la transmisión de señal.

• Añade peso y cambia la apariencia.

• Es difícil de eliminar durante el retrabajo.

• Tiene dificultades para cubrir de forma uniforme la parte inferior del BGA, los espacios entre pines 0201 y otras zonas ciegas.

El valor de los recubrimientos nano conformales es que forman una película ultrafina de aproximadamente 1 micra que ofrece protección impermeable, antihumedad, anticorrosión y anti-aceite, minimizando cambios en apariencia, peso y diseño térmico.

2. Principio molecular: ¿cómo 1 micra se convierte en armadura invisible?

La mayor diferencia entre los recubrimientos nano y los barnices tradicionales está en el mecanismo de formación de película.

El material de recubrimiento existe como un líquido de muy baja tensión superficial. Mediante acción capilar, puede penetrar en zonas a las que los recubrimientos tradicionales no llegan fácilmente, como debajo de chips BGA, entre pines de componentes 0201 e incluso microgrietas de hasta 0,1 micra. Después se autoensambla sobre la superficie del componente para formar una película protectora nanométrica densa y uniforme de aproximadamente 1 micra de espesor.

Sus funciones principales incluyen:

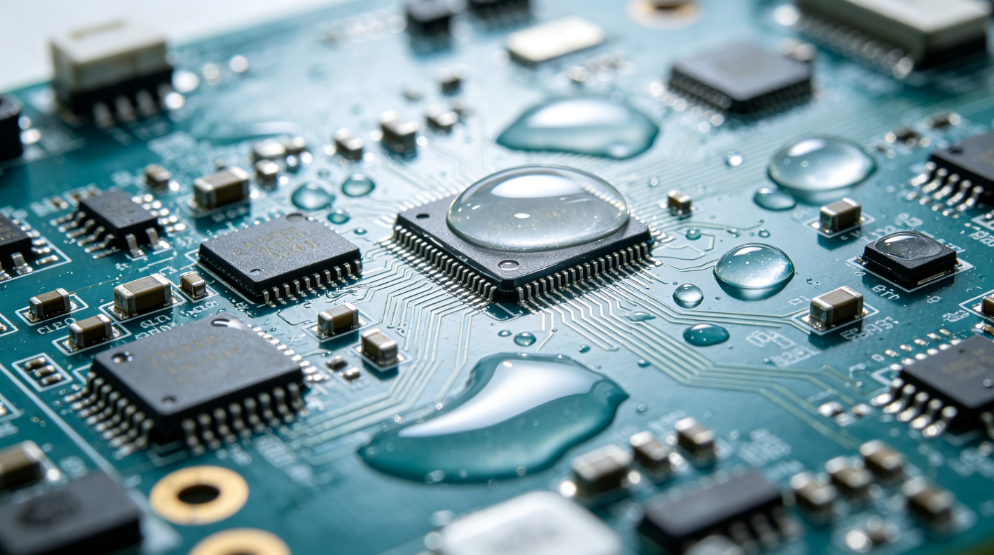

1. Repelencia superhidrofóbica: Las gotas de agua difícilmente se extienden y permanecen en estado superhidrofóbico, reduciendo la entrada de agua líquida.

2. Barrera contra humedad e iones: Reduce la posibilidad de que vapor de agua, niebla salina, sudor e iones corrosivos lleguen a las superficies metálicas.

3. Inhibición de corrosión: Ayuda a reducir la corrosión electroquímica causada por agua, oxígeno e iones.

4. Anti-aceite y anti-suciedad: La baja energía superficial dificulta la adhesión de aceites, sudor y contaminantes.

5. Anti-moho y resistencia a la humedad: Suprime el ambiente húmedo necesario para el crecimiento de moho.

La formación de película ultrafina implica casi ningún peso añadido, impacto mínimo en la disipación de calor y transmisión de señal, y excelente transparencia y retrabajabilidad. Por eso se le llama “armadura invisible”.

3. Puntos de venta clave: ¿por qué elegir recubrimientos nano conformales?

3.1 Ultrafino: alrededor de 1 micra, 1/10 a 1/100 del espesor tradicional

Los barnices conformales tradicionales suelen tener decenas de micras de espesor. Los recubrimientos nano tienen solo alrededor de 1 micra, lo que genera menos interferencia de diseño en productos delgados y ligeros como auriculares TWS, relojes inteligentes y placas madre de móviles.

3.2 Alta penetración: cubre la parte inferior del BGA y microgrietas

Los líquidos de baja tensión superficial pueden penetrar por acción capilar en la parte inferior del BGA, espacios entre pines 0201 y microgrietas de 0,1 micra, reduciendo puntos ciegos de protección. Esto es difícil de lograr de forma consistente con recubrimientos gruesos por pulverización.

3.3 Impacto mínimo en apariencia, peso y disipación de calor

El recubrimiento nano es transparente y ultrafino. Apenas cambia la apariencia o el peso de los componentes y evita el impacto térmico y de señal de los recubrimientos gruesos.

3.4 Mejor retrabajabilidad

Para PCB que requieren reparación, pruebas y retrabajo, los recubrimientos nano son más fáciles de manejar que los barnices conformales gruesos tradicionales, reduciendo la dificultad de mantenimiento en producción.

3.5 Aplicación flexible: apto para inmersión y pulverización

Por ejemplo, 5018 admite aplicación por inmersión/pulverización, incoloro y transparente. 5058 tiene un contenido de sólidos del 15%–25% y secado superficial de aproximadamente 30 minutos, adecuado para protección antihumedad y anticorrosión de placas PCB y componentes. Consulta la TDS para condiciones exactas de aplicación y curado.

3.6 Protección amplia: agua, humedad, niebla salina, corrosión, aceite y moho

Es adecuado no solo para electrónica de consumo, sino también para sensores, condensadores, sustratos PCB y componentes de móviles sensibles a la humedad y la corrosión.

4. Productos principales y puntos de venta

5. Ventajas frente a los barnices conformales tradicionales

Los barnices conformales tradicionales suelen tener decenas de micras de espesor, cubren fácilmente componentes de precisión y afectan la disipación de calor y las señales, además de ser difíciles de limpiar durante el retrabajo. Los recubrimientos nano tienen solo 1/10 a 1/100 de ese espesor, pero pueden ofrecer una protección igual o incluso mejor. Apenas cambian la apariencia y el peso de los componentes, permitiendo que el rendimiento impermeable, el diseño delgado y el alto rendimiento coexistan. Por eso se están convirtiendo en una opción主流 para auriculares TWS, relojes inteligentes, placas madre de móviles y electrónica automotriz.

6. Aplicaciones típicas

• Placas madre de móviles, auriculares TWS, relojes inteligentes

• Placas PCB, condensadores, sensores

• Zonas de componentes micro como BGA y 0201

• Electrónica automotriz, electrónica exterior, ambientes húmedos y con niebla salina

• Electrónica de precisión que requiere protección transparente, ultrafina y retrabajable

7. ¿Cómo seleccionar el recubrimiento adecuado?

Preguntas clave de selección:

1. Objetivo de protección: ¿impermeabilidad, antihumedad, niebla salina, anticorrosión o anti-aceite?

2. Sustratos y componentes: ¿hay BGA, 0201, conectores o sensores?

3. Método de aplicación: ¿inmersión, pulverización o recubrimiento selectivo?

4. Requisitos de apariencia: ¿necesita ser incoloro, transparente y no intrusivo?

5. Requisitos de retrabajo: ¿debe ser retrabajable y fácil de limpiar?

6. Cumplimiento y costo: ¿se requiere suministro nacional o una declaración regulatoria específica?

¿Quieres saber qué recubrimiento es mejor para tu producto? Contáctanos para obtener muestras, recomendaciones de aplicación y soporte de pruebas de rendimiento de protección.
