No todos los puntos de control de temperatura en la fabricación de semiconductores operan cerca de temperatura ambiente. Los componentes de la línea de haz en las implantadoras iónicas, las zonas de alta temperatura en las cámaras de grabado y las placas calefactoras en los equipos de metrología operan rutinariamente por encima de 100 °C. A medida que los nodos avanzados exigen una estabilidad de ±0,1 °C, los circuitos de alta temperatura imponen requisitos mucho más exigentes al fluido de transferencia que los refrigerantes convencionales: punto de ebullición, estabilidad térmica, rigidez dieléctrica y compatibilidad de materiales. Los refrigerantes comunes hierven y bloquean el circuito por vapor, o se degradan a alta temperatura y contaminan el sistema, elevando el coste total de propiedad.

1. Operación de Alta Temperatura: El Problema Difícil en el Control de Temperatura de Equipos de Semiconductores

1.1 Qué Puntos de Control de Temperatura Operan por Encima de 100 °C

En equipos de grabado, implantación iónica e inspección, varios puntos de control de temperatura operan continuamente por encima de 100 °C: las paredes de la cámara y las pinzas electrostáticas (ESC) en herramientas de grabado generan calor sostenido bajo bombardeo de plasma; los componentes de la línea de haz en implantadoras iónicas se calientan significativamente bajo bombardeo de iones de alta energía, y la deriva térmica provoca directamente una dosis de implantación no uniforme y variación en la profundidad de la unión; las plataformas de choque térmico y las etapas de temperatura constante en equipos de inspección deben conmutar con precisión en un amplio rango de temperatura. En conjunto, estos forman la zona de control de temperatura de alta temperatura en la fabricación de semiconductores.

1.2 Por Qué los Refrigerantes de Temperatura Ambiente No Sobreviven un Circuito de Alta Temperatura

Forzar un refrigerante de temperatura ambiente en un circuito de alta temperatura crea tres problemas típicos: (1) Punto de ebullición insuficiente — el fluido se vaporiza a alta temperatura, formando un bloqueo de vapor que provoca cavidad en la bomba e interrupción de la transferencia de calor; (2) Mala estabilidad térmica — la operación sostenida a alta temperatura causa degradación, produciendo residuos conductores o impurezas volátiles que contaminan todo el circuito; (3) Cambios frecuentes de fluido — las propiedades se desvían rápidamente, requiriendo reposiciones frecuentes o cambios por lotes, lo que paradójicamente eleva el coste total de propiedad.

1.3 Requisitos de Rendimiento para Fluidos de Control de Temperatura de Alta Temperatura

2. TUW-40: Fluido de Transferencia de Calor Perfluorocarbonado de Alta Temperatura de Un Solo Componente

2.1 Posicionamiento del Producto y Referencia

TUW-40 es un compuesto perfluorado transparente, incoloro y de un solo componente, comparado directamente con el fluido electrónico fluorado 3M Novec 40. Como medio de transferencia de calor, ofrece excelente inercia química, aislamiento eléctrico, conductividad térmica y tensión superficial extremadamente baja — utilizado principalmente para el control de temperatura en equipos de fabricación de semiconductores. Su característica definitoria es la estabilidad de un solo componente: no se degrada, no se fracciona ni caduca. Al ser un compuesto único, su composición no cambia ni se fracciona con el tiempo, minimizando la pérdida de fluido y la desviación de rendimiento.

2.2 Propiedades Físicas Clave

2.3 Siete Ventajas Principales

• Estabilidad de un solo componente — sin degradación, sin fraccionamiento, sin caducidad. Como compuesto único, su composición no cambia con el tiempo de operación, minimizando la pérdida de fluido y la desviación de rendimiento; no se necesitan reposiciones frecuentes ni cambios por lotes.
• Rango de temperatura ultra amplio de -55 °C a 155 °C — totalmente líquido en todo el rango. Punto de vertido tan bajo como -55 °C y punto de ebullición de 155–160 °C significan que el fluido permanece líquido desde el arranque en frío hasta el estado estable a alta temperatura, sin bloqueo de vapor en el circuito.
• Alto punto de ebullición, baja volatilidad — sin vaporización en circuitos de alta temperatura. El punto de ebullición es decenas de grados superior a las temperaturas típicas de grabado e implantación iónica; la pérdida evaporativa es mínima por encima de 100 °C, reduciendo el volumen de reposición y evitando la cavitación y el funcionamiento en seco de la bomba.
• Excelente aislamiento eléctrico — seguro adyacente a componentes energizados. Rigidez dieléctrica de 40 kV y resistividad volumétrica de 1,58×10¹¹ Ω·cm garantizan una corriente de fuga extremadamente baja cerca de electrodos de línea de haz, fuentes de alimentación de RF y otros circuitos energizados.
• Fuerte inercia química, buena compatibilidad de materiales. No corrosivo para aluminio, acero inoxidable, cobre, cerámica y sellos; no se descompone ni genera residuos conductores o impurezas volátiles a alta temperatura, protegiendo la limpieza del circuito y el rendimiento de los dispositivos.
• Sin punto de inflamación, no inflamable — intrínsecamente seguro. Clase 0 de inflamabilidad NFPA, sin punto de inflamación, incoloro, inodoro y no tóxico — eliminando los riesgos de seguridad contra incendios y salud ocupacional en la operación a alta temperatura.
• Regenerable por destilación — bajo coste total de propiedad. El fluido residual puede regenerarse por destilación y reutilizarse; el coste operativo a largo plazo es menor que el de medios de un solo uso. Un GWP (100 años) de 175 es mucho menor que los PFC tradicionales.

3. Aplicaciones de TUW-40 en Equipos de Semiconductores

3.1 Equipos de Grabado: Control de Temperatura de Cámara y Electrodos

Durante los procesos de grabado, las paredes de la cámara, las pinzas electrostáticas (ESC) y los pedestales de oblea generan grandes cantidades de calor bajo bombardeo de plasma. TUW-40 se bombea a través de enfriadores / TCUs externos hacia el circuito de refrigeración del equipo para mantener temperaturas estables en los componentes clave. Su amplio rango de temperatura significa que el fluido permanece líquido desde el arranque en frío hasta el estado estable a alta temperatura, sin necesidad de cambios frecuentes de fluido. El alto punto de ebullición asegura que no haya bloqueo de vapor en las zonas de alta temperatura de la cámara, permitiendo una estabilidad de temperatura de ±0,1 °C.

3.2 Equipos de Implantación Iónica: Estabilidad de Temperatura de los Componentes de la Línea de Haz

Los componentes de la línea de haz en las implantadoras iónicas se calientan significativamente bajo bombardeo de iones de alta energía; la deriva térmica conduce a una dosis de implantación no uniforme y variación en la profundidad de la unión. La inercia química y la estabilidad térmica de TUW-40 aseguran que no haya residuos conductores ni impurezas volátiles durante la operación a largo plazo, manteniendo el aislamiento del circuito. La rigidez dieléctrica de 40 kV permite un uso seguro adyacente a componentes de alto voltaje como los electrodos de la línea de haz.

3.3 Equipos de Inspección: Pruebas de Choque Térmico y Etapas de Temperatura Constante

Los equipos de inspección (por ejemplo, plataformas de prueba de choque térmico, etapas de temperatura constante) requieren un control de temperatura preciso en un amplio rango, y se benefician igualmente del límite superior de 155 °C de TUW-40 y de sus características de baja volatilidad. La operación totalmente líquida de -55 °C a 155 °C asegura un estado de fluido estable durante toda la prueba sin afectar la precisión del ciclo térmico.

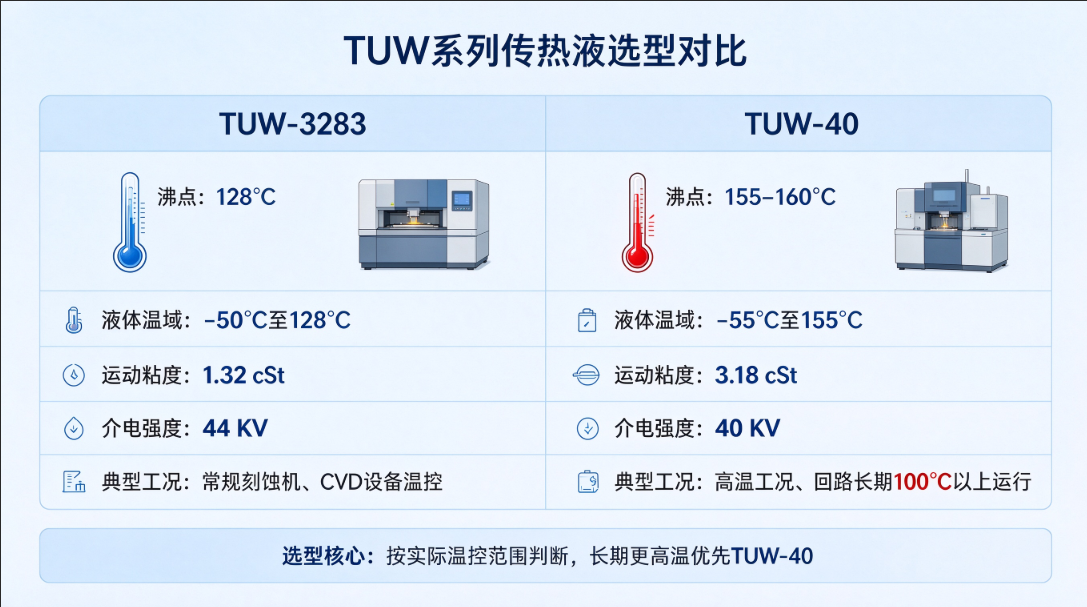

4. Guía de Selección: TUW-40 vs. TUW-3283

Dentro de la serie TUW, TUW-3283 y TUW-40 son ambos medios de control de temperatura para semiconductores. El criterio de selección principal es el rango de temperatura de operación:

Para el control de temperatura en herramientas de grabado convencionales y equipos CVD, el rango de -50 °C a 128 °C de TUW-3283 es típicamente suficiente. Cuando se necesita una cobertura de mayor temperatura, o cuando el circuito opera continuamente por encima de 100 °C, TUW-40 es la opción más adecuada. Ambos enfatizan la estabilidad de un solo componente y la alta pureza; evalúe según el rango real de control de temperatura del equipo y el coste de suministro.

5. Calidad y Suministro

Al comprar, solicite un COA de lote y verifique indicadores clave como pureza, contenido de humedad y valor de acidez. Shenzhen Huayi Xiongdi se especializa en fluidos electrónicos fluorados y líquidos funcionales fluorados. TUW-40 está disponible con documentación del producto, pruebas de muestra y soporte de ingeniería de aplicaciones. Para pruebas de muestra, haga clic en el botón de consulta.
