扫地机器人PCBA的“内雨季”：拖地时代如何保护电路板防凝露

2026-08-25

2025年，全球智能扫地机器人市场规模达到87.4亿美元，总出货量超过3450万台，同比增长16.2%（根据工业世界行业分析）。中国在线全渠道销售额达到 175.1 亿元人民币，销量 579.6 万台（根据洛图科技数据）。配备自排基站的车型占总销量的54.3%，集成了五项核心功能：扫地、拖地、洗拖把、热风烘干、集尘一个单位内。

针对这种功能集成，出现了新的可靠性挑战：拖地功能在机器人真空吸尘器内创造了一个人为的“雨季”。

在拖地过程中，机器人在持续高湿度的条件下运行。返回基站后，60-70°C 的热风干燥会产生大量水蒸气。蒸汽通过外壳间隙渗入设备，并在较冷的主板表面凝结成水滴。这不是由于溅水或外部雨水而进水；冷凝条件是由机器人自身功能自行产生的。反复的冷凝会引发 PCBA 焊点、铜迹线和连接器上持续的电化学腐蚀。

本文重点介绍消费级扫地机器人独特的PCBA故障模式，剖析这种“内部雨季”的形成机制和板级保护工程解决方案。

一、机器人真空 PCBA 面临哪些威胁？五个主要危险

危害一：拖地引发的“内雨季”

拖地会使整个设备长期暴露在高湿度环境中。对接基站后，60-70℃热风干燥产生的水蒸气会透过外壳间隙、底盘接缝和传感器窗口。一旦蒸汽接触到相对较冷的主板表面，就会形成冷凝。

与户外设备遇到的雨水或盐雾不同，这种冷凝源自设备内部，由机器人的拖地和干燥循环驱动，与天气或季节无关。每个拖地-烘干循环都可能触发内部电路板的“冷凝-蒸发-再冷凝”的完整循环。

危害 2：跨房间温差造成的凝结

机器人吸尘器经常在温度不同的房间之间移动。从 25 °C 的空调房间过渡到 35 °C、相对湿度高于 90% 的厨房地板，外壳和内部 PCBA 都会面临温差导致的冷凝。每天多次这样的热转变会产生重复的冷凝蒸发循环，对保形涂层和焊点造成累积疲劳。

危害三：基站水系统漏水

自动注水基站在恒定水压下运行。老化的密封件、不正确的水箱安装或松动的管道接头都可能导致水渗入基站内部电路板。基站装有专用控制板、泵驱动板和通信模块；水的侵入会使整个机器人瘫痪。

危害四：充电触点氧化

底部充电弹簧触点和扩展坞金属触点处于持续潮湿的环境中。铜基材上会发生氧化。一旦氧化层超过 0.02 毫米，充电效率就会下降 90% 以上（根据 IDC 智能家居设备维护报告）。用户抱怨的“充电失败”、“充电座发热”和“无法充电问题”常常可以追溯到触点氧化。

危险 5：清洁液或消毒剂蒸汽的腐蚀

许多最终用户在水箱中添加消毒剂或地板清洁剂。氯化或酸碱成分会挥发并在 PCBA 表面沉积腐蚀性残留物。与纯水冷凝相比，清洁剂产生的蒸汽会加速铜迹线和焊点的侵蚀。

二.六核心PCBA/电子元件的保护冲突

机器人真空吸尘器内的六个关键 PCBA 和电子组件各自具有不同的保护要求和工程权衡。

表格

成分	核心保护要求	特殊限制	冲突焦点
主机主板	防潮性和电绝缘性	WiFi/蓝牙信号衰减<0.3dB< 0.3 dB	涂层不得阻挡无线信号
LDS激光雷达模块	内部电路的防潮保护	光学窗口不得阻挡 905 nm 激光	驱动电路结露 → 激光雷达失速 → 导航故障
充电触点/弹簧	防腐	保持导电接触；接触电阻增量 < 5 mΩ< 5 mΩ	不能涂全绝缘涂层
电机驱动板	防水、抗震	靠近地板安装；容易出现残留水侵入	电机振动和潮湿产生的综合应力
基站控制板	长期耐高湿	95%RH下连续运行	无法完全消除流体系统的漏水风险
各种传感器窗口	保持传感性能	悬崖红外、超声波、地毯检测孔	平衡保护和传感器灵敏度

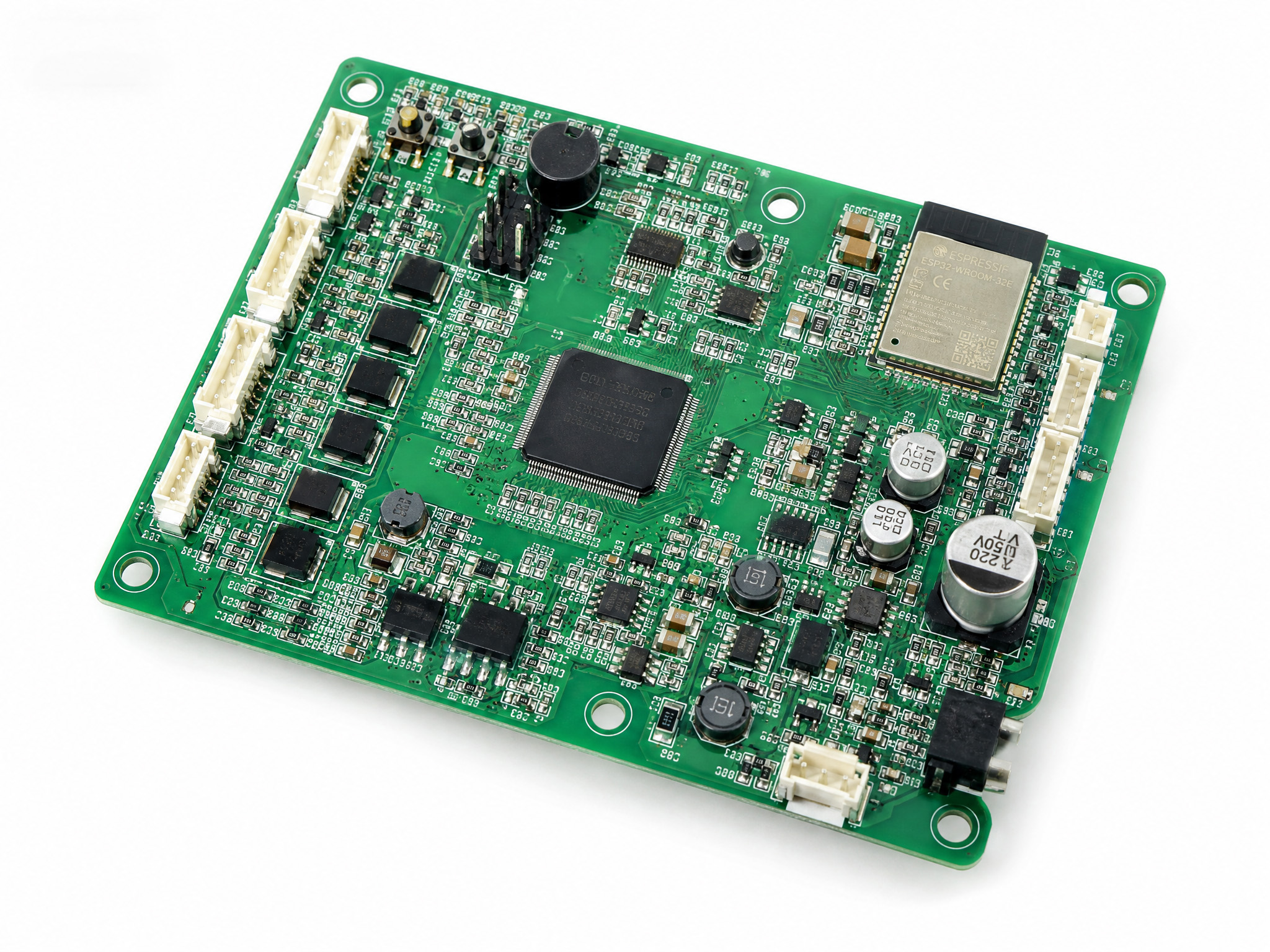

主板占地面积大（~100 mm × 80 mm），元件高度变化大； BGA芯片与电解电容之间的高度间隙可达15毫米，对涂层均匀性提出了严格要求。同时，主SoC和WiFi/蓝牙模块在运行过程中不断散热；涂层不得阻碍散热。

LDS LiDAR 提供核心导航功能。行业报告显示，主流型号LDS模块的三年故障率约为0.37%，其中很大一部分源于内部电路潮湿损坏。 LiDAR 镜头带有约 80 nm 的防尘纳米涂层。然而，步进电机驱动电路中由凝结引起的异常会导致激光雷达失速并中断导航。光学窗口需要涂层遮蔽，而内部电路则需要全面保护。

充电触点面临着一个典型的困境：需要防腐蚀，但又不允许使用完整的绝缘涂层。镀镍或镀金的铜合金触点在潮湿环境中会氧化，接触电阻不断上升。选择性涂层——仅涂层焊料根部，同时保持接触表面裸露——是一种常见的工程折衷方案。

三．保形涂层选择：全谱比较

涂层解决方案基准

表格

解决方案	膜厚	接触角	固化曲线	适用于机器人吸尘器
丙烯酸保形涂层	25-75微米	90-100°	紫外线/热固化，30‑60 分钟	差：膜厚影响散热；修复需要剥线；高VOC
有机硅保形涂层	25-200微米	85-95°	室温/加热固化，多小时固化	一般：仅适用于局部关键区域的盆栽；厚度过大妨碍组装
聚氨酯敷形涂层	25-75微米	80-90°	紫外线/湿气固化	一般：固化性能对环境湿度敏感；不适合精密传感器区域
PECVD纳米涂层	100 nm-1 μm	110-130°	等离子体增强沉积，自动化	好：超薄且均匀，适用于大批量生产线；较脆的薄膜
浸涂超疏水纳米涂层	1-3微米	> 150°	浸涂 + 环境干燥 ~3 分钟	好：超薄超疏水，排斥凝结水滴；适合高速生产
聚对二甲苯真空沉积	0.1～100微米	100-110°	真空气相沉积	好：分子级保形，零应力；对于高级型号；成本较高

成分	推荐解决方案	建议薄膜厚度	主要限制因素
主机主板	超疏水纳米涂层（浸涂）或 PECVD	1-3微米	WiFi/蓝牙衰减 < 0.3 dB< 0.3 dB
LDS激光雷达驱动板	聚对二甲苯或 PECVD	0.5-2微米	掩模光学窗口；保持步进电机精度
充电触点	选择性纳米涂层	< 500 纳米< 500 纳米	接触电阻增量 < 5 mΩ< 5 mΩ
电机驱动板	超疏水纳米涂层	2-3微米	通过 1000 次热循环 (−20 °C ~ 80 °C)，振动下不开裂
基站控制板	PECVD 或超疏水纳米涂层	1-3微米	长期耐 95 %RH 连续暴露
传感器窗口	蒙版、无涂层	—	保持红外线/超声波透过率

生产线周期限制

消费类家用电器生产线与工业设备制造有很大不同。目标 UPH（每小时单位数）超过 120。PCBA 涂覆和固化的时间非常有限。涂层应在 ≤ 5 分钟内达到干燥可处理状态；首选室温固化来保护热敏元件，例如 MEMS 传感器和电池连接器。 VOC含量必须低于50克/升才能符合强制性标准GB 24409-2025。

四．基准测试数据：要满足哪些凝露防护性能目标

疏水性能

在接触角 > 150° 的超疏水涂层上，凝结的液滴无法扩散或粘附并从表面滚落。与传统的三防漆（90-100°接触角）相比，相同冷凝条件下PCBA表面的残留水量减少了一个数量级以上。

盐雾和热循环

超疏水纳米涂层可承受 ≥ 96 小时中性盐雾测试（35 °C，5 % NaCl，根据 ASTM B117 / IEC 60068-2-11），无明显腐蚀。 1000 次热循环后（−20 °C ↔ 80 °C，根据 IEC 60068-2-14），涂层未出现裂纹。对于室内家用电器来说，这提供了超出实际操作压力的充足可靠性裕度。

信号完整性

WiFi 2.4 GHz / 5 GHz 和蓝牙 5.0 信号衰减保持在 0.3 dB 以下，基于 APP 的连接不受影响。这构成了相对于传统保形涂层的核心结构优势：25-75μm厚的保形涂层引入了可测量的信号屏蔽，而1-3μm纳米涂层几乎是射频透明的。

冷凝模拟测试

在冷凝模拟条件下（20°C温差+90%RH，参考IEC 60068-2-30），具有超疏水涂层的PCBA样品未出现短路或泄漏异常现象。未涂覆的对照样品在焊点上表现出多个泄漏路径。

耐清洁剂腐蚀

暴露于 1% 含氯消毒剂蒸气 48 小时后，纳米涂层样品未出现变色、分层或铜痕量腐蚀。

五、售后数据体现的保护价值

行业售后痛点

PCBA相关故障占扫地机器人售后问题的很大一部分：由于进水或冷凝导致的主板短路、接触氧化导致的充电故障以及内部潮湿导致的激光雷达失速在用户反馈和产品评论中广泛出现。

接触氧化对最终用户来说是显而易见的。加厚的氧化层会增加接触电阻，从而降低充电电流或完全切断电力传输。常见的用户对策——打磨接触点或重复对接——可能会进一步损坏电镀层。

观察到的保护成果

根据公开 OEM 披露的采用超疏水纳米涂层后的情况：

一个顶级品牌报告称主板故障率降低了约 90%；整机IPX7防水（1.2m深度浸泡30分钟，信号延迟仅0.01s）。注：这是系统级整机测试结果；涂层只是全面防护策略的一个组成部分
PECVD 实施可将故障率降低约 30%，导航精度提高约 20%，清洁效率提高约 15%（根据解决方案提供商的营销文档；实际改进取决于基线测试条件和参考基准）。
聚对二甲苯涂层可实现 > 1000 小时的耐盐雾性 (ASTM B117) 和水蒸气透过率 < 0.1 g·mm/(m²·day)，适用于长寿命的优质设备。< 0.1 g·mm/(m²·day), suited for long‑lifespan premium‑grade devices.
