纳米三防涂层：1μm厚度相当于10层传统涂层,8大核心优势综合分析

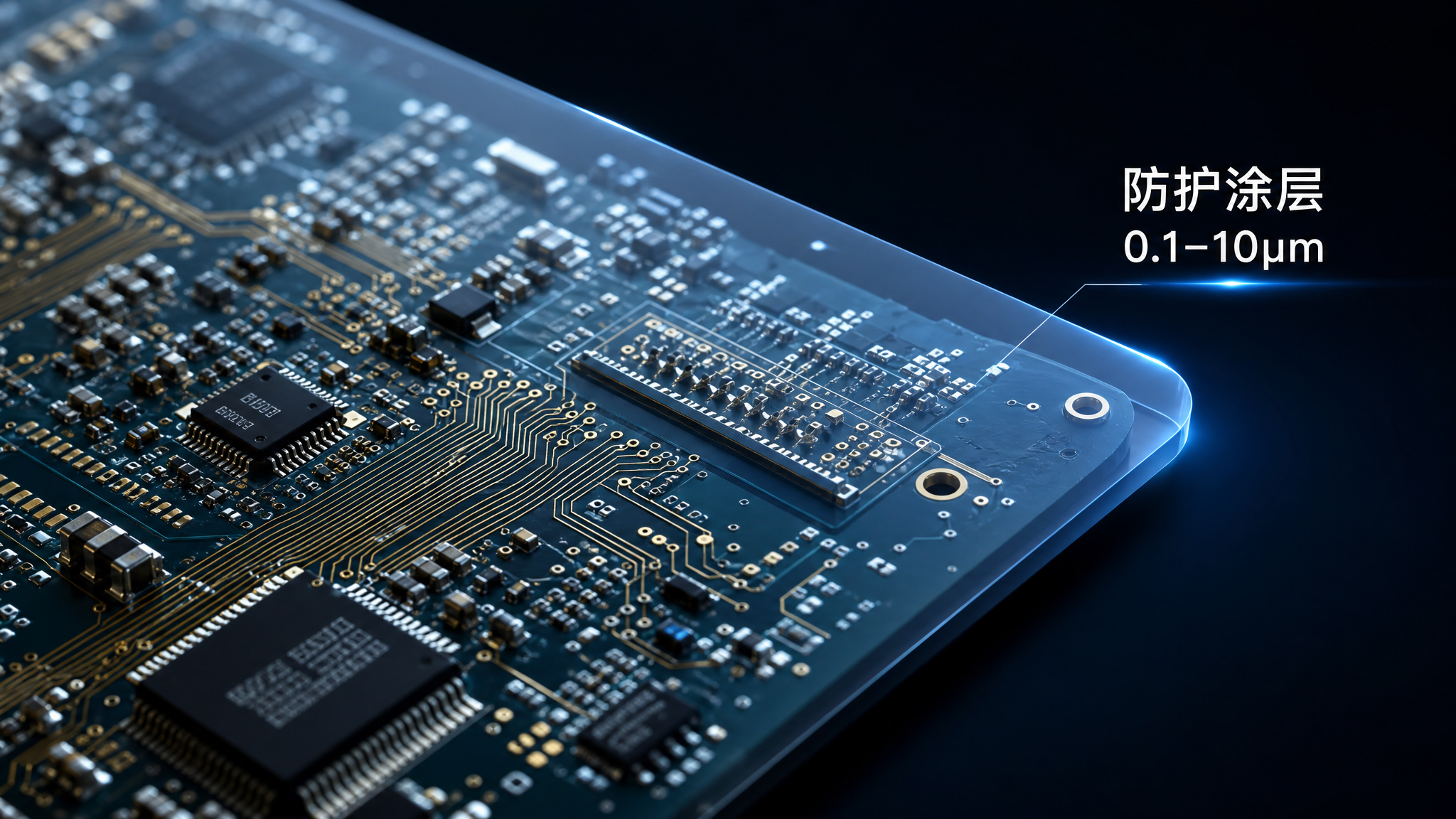

纳米保形涂层的厚度通常为 0.1–10μm，而传统保形涂层的标准厚度范围为 25–125μm。换句话说，纳米涂层的厚度仅为其 1/10 至 1/100。超薄涂层的直接好处是：不损害精密元件的散热，引脚间隙上没有额外的尺寸载荷，消除厚涂层造成的元件应力集中。

对于高密度PCB，传统的敷形涂层可能会导致连接器插拔困难以及散热器贴合不良。由于其超薄特性，纳米涂层几乎“隐形”地存在于部件表面，而不会干扰组装或信号传输。

受益于纳米级分子，该涂层能够渗透传统涂层无法到达的微小间隙，包括 QFP/BGA 引线下方以及 0402/0201 元件和 PCB 之间的微小缝隙。受粘度和表面张力的限制，传统的敷形涂料经常在这些区域存在未涂覆的盲区。纳米敷形涂料具有超低粘度和出色的润湿性，可实现真正的全覆盖。

纳米涂层的表面能可低至15-20 mN/m，水接触角超过110°，具有优异的疏水疏油性能。同时，可见光透过率超过95%。镀膜后，元件标记仍清晰可见，光学检测正常进行，这对于配备 AOI（自动光学检测）的生产线至关重要。

某些纳米涂层变体在环境温度下 10-30 分钟内即可实现表面干燥； UV固化牌号实现即时固化，大大缩短生产周期。此外，大多数纳米敷形涂料采用水性或无溶剂配方，VOC排放量远低于传统溶剂型敷形涂料，符合RoHS和REACH等环保指令。

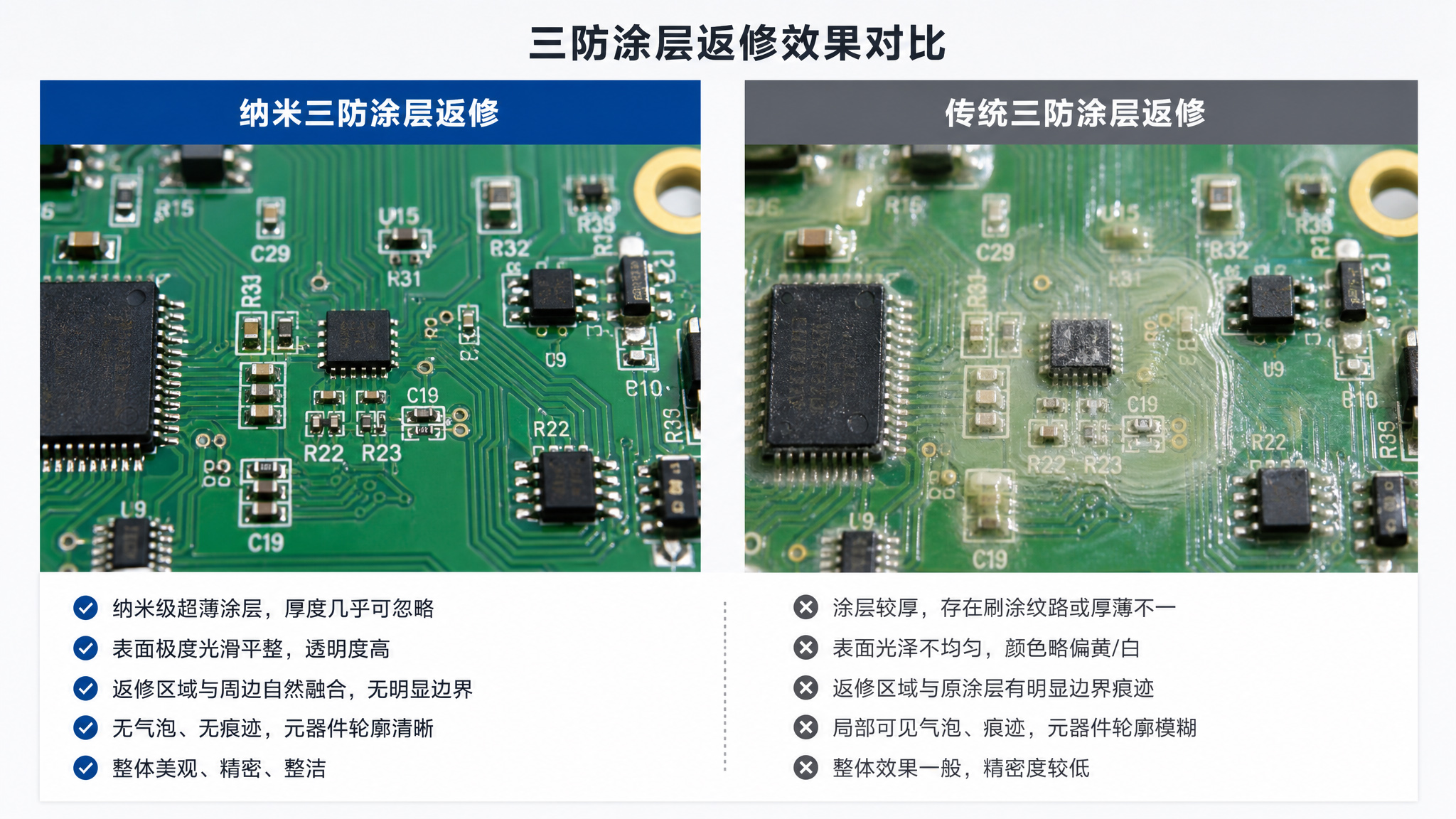

由于其超薄薄膜，纳米涂层可以在焊接温度下直接渗透，无需事先去除涂层即可进行返工。选定的牌号还可以通过专用溶剂或热剥离进行剥离，而不会在返工过程中损坏 PCB 和电子元件。

纳米敷形涂料具有超薄膜层、均匀渗透、快速固化和环保性能等八大核心优势，使纳米敷形涂料成为精密电子产品理想的防护解决方案。深圳华益兄弟科技有限公司专注于纳米敷形涂层技术的研发和应用。我们的涂层系列已经通过了无数的可靠性测试。如果您需要详细的技术规格或希望请求样品评估，请联系我们的技术团队。
